Regulador Voltaje Pololu 5v Step-up 3,5a Elevador Robot Ardu

Descripción

Este regulador compacto elevador (o boost) genera 5 V a partir de voltajes tan bajos como 0,8 V y entrega hasta 200 mA, lo que lo hace perfecto para alimentar proyectos pequeños de electrónica de 5 V de 1 a 3 NiMH, NiCd o pilas alcalinas o de una sola celda de iones de litio.


Visión general
Estos pequeños reguladores de conmutación de refuerzo (step-up) se basan en el IC del regulador de refuerzo NCP1402. Sus pequeñas dimensiones de solo 0.33 × 0.5 (8.4 mm × 12.7 mm) y un voltaje de arranque de hasta 0.8 V facilitan la construcción de circuitos de 3.3 V y 5 V alimentados por voltajes de batería más bajos. La corriente de salida disponible y la ondulación del voltaje de salida dependen del voltaje de entrada (consulte la sección Eficiencia típica y corriente de salida a continuación), pero el regulador puede proporcionar hasta 200 mA si el voltaje de entrada es lo suficientemente alto.

Con voltajes de entrada bajos, la ondulación del voltaje de salida es inferior a 40 mV pico a pico. Cuando el voltaje de entrada está cerca de la salida, la ondulación de salida sube rápidamente a 150 mV pico a pico. Por lo tanto, se recomienda agregar capacitancia desde la salida a tierra para aplicaciones sensibles al ruido con voltajes de entrada cercanos al voltaje de salida.

Algunas aplicaciones de ejemplo incluyen:

Alimentando sistemas de 3.3 V o 5 V con baterías de menor voltaje.
Alimentación de subsistemas de mayor voltaje en sistemas de menor voltaje (por ejemplo, alimentación de un sensor de 5 V en un sistema de 3,3 V).
Este regulador está disponible con una salida fija de 3,3 V o 5 V.

Para aplicaciones de mayor potencia, considere usar uno de nuestros reguladores de impulso ajustables o nuestros reguladores de impulso U3V12Fx . Para un regulador que admita voltajes de entrada igualmente bajos pero corrientes más altas, considere nuestros reguladores de impulso U1V11x , que ofrecen características de las que carecen el resto de nuestros reguladores de impulso, como un apagado verdadero y una regulación descendente lineal automática cuando el voltaje de entrada excede el voltaje de salida. .

Uso del regulador de impulso

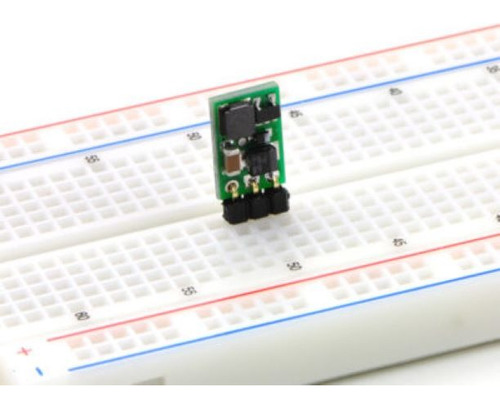

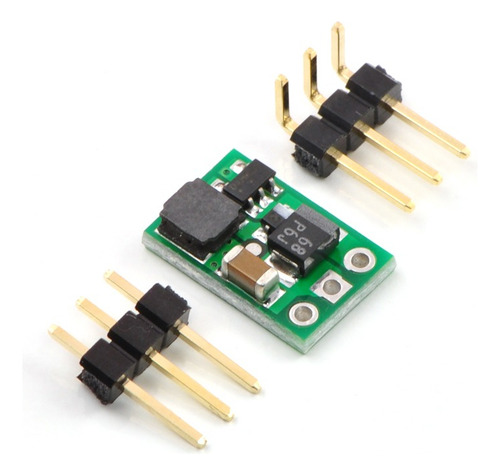

El regulador de refuerzo tiene solo tres conexiones: el voltaje de entrada, tierra y el voltaje de salida. Estas tres conexiones están etiquetadas en la parte posterior de la PCB y están dispuestas con un espacio de 0.1 a lo largo del borde de la placa para compatibilidad con placas de prueba y perfboards y conectores estándar sin soldadura que usan una cuadrícula de 0.1 . Puede soldar cables directamente a la placa o soldar en la tira de cabezal macho recto de 3 × 1 o en la tira de cabezal macho de ángulo recto 3 × 1 que se incluyen.

Resumen de funciones
Voltaje de funcionamiento: 0,8 V – VOUT
Salida de 3,3 V o 5,0 V con una precisión del 2,5%
<3 mA corriente de reposo típica sin carga
Tamaño pequeño: 8,4 mm × 12,7 mm × 3,8 mm (0,33 × 0,50 × 0,15)
Peso sin pasadores de cabezal: 0,6 g (0,02 oz)


Picos de voltaje LC
Al conectar voltaje a circuitos electrónicos, la corriente inicial puede causar picos de voltaje dañinos que son mucho más altos que el voltaje de entrada. En nuestras pruebas con cables de alimentación típicos (pinzas de prueba de 30 ), los voltajes de entrada superiores a 4 V provocaron picos de voltaje superiores a 6 V, el voltaje máximo absoluto del NCP1402. Puede suprimir tales picos soldando un condensador electrolítico de 33F o más cerca del regulador entre VIN y GND.
