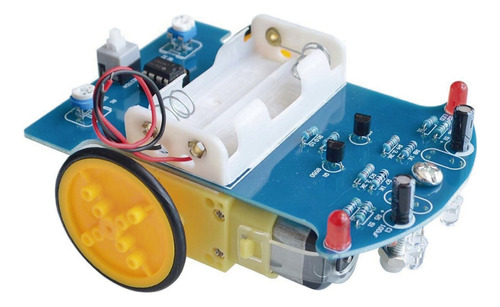

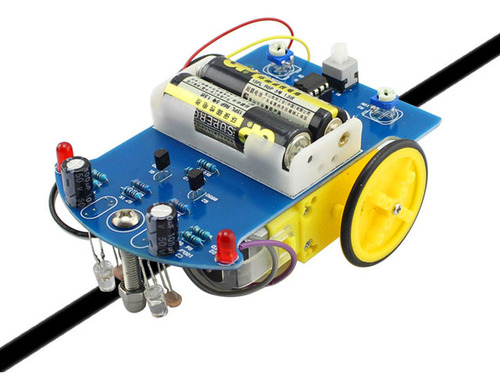

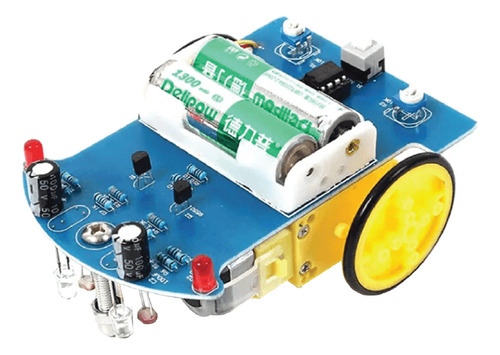

Kit Para Armar Carro Seguidor De Linea D2-1 Robot

Descripción

Incluye:

PCB para soldar los elementos y usado para base.
2 Motorreductores.
2 LLantas plásticas con gomas.
2 Fotorresistencias.
2 Diodos.
2 Capacitores electrolíticos.
2 Trimmer.
1 C.I LM393 cono zócalo.
Caja para pilas AA.
Switch 6 pines
2 Transistores de propósito general.
Tornillos.
Manual de ensamblaje.


Tras la instalación correcta, el carro puede moverse a lo largo de la pista negra con una anchura de unos 15mm.
El circuito consta de sensor fotoeléctrico, comparación de voltaje y la impulsión del motor.

La resistencia de la fotoluminiscencia de la resistencia de photoluminescence cambiará cuando se proyecta a las piezas blancas y negras con diferente reflectividad.

El LM393 compara el tamaño de dos resistencias fotosensibles, controla el funcionamiento de los dos lados del motor, con el fin de corregir la dirección del carro y asegurar que el coche se mueve a lo largo de la pista negra.

El motor está equipado con un dispositivo de reducción de velocidad.

No girar vigorosamente con las manos para evitar daños.

Kit robótico seguidor de línea de introducción para niños, aficionados y estudiantes de electrónica.

Es útil para aprender habilidades básicas como soldar y obtener conocimientos sobre circuitos básicos, como sensores fotoeléctricos, comparadores de voltaje, control de motores, etc.

El principio básico de este robot es un sensor fotoeléctrico que responde al cambio en la intensidad de luz reflejada en una superficie blanca o negra.

Este sensor esta compuesto por una fotocelda, foto resistencia o LDR como se le conoce en ingles y un led; cuando el led emite su luz esta es reflejada a la fotocelda, el circuito por medio de esto detecta si el robot esta sobre el color blanco o negro y así mismo establece su dirección para andar.

No incluye pilas.
Necesita 2 pilas AA para su funcionamiento.
