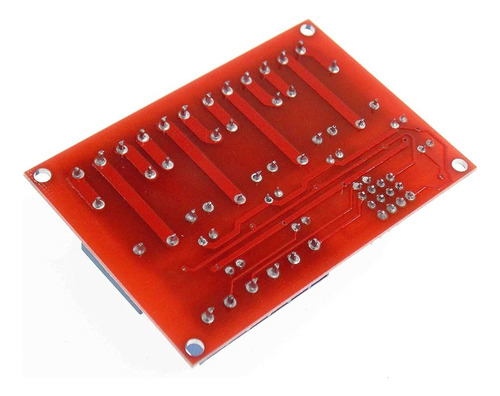

Modulo De Reles 4 Canales 5v Activación Nivel Alto O Bajo (Usado)

Descripción

Descripción del módulo:

1, el relé normalmente abierto interfaz carga máxima: CA 250V/10A, DC 30V/10A;
2, con el aislamiento del optoacoplador, fuerte capacidad de la impulsión, funcionamiento estable; corriente de disparo 5mA;
3, voltaje de trabajo del módulo: DC 5V, 12V, 24V tres versiones del voltaje. ;
4. Cada canal del módulo puede ser activado por un puente para establecer un nivel alto o un nivel bajo;
5, diseño tolerante a fallas, incluso si la línea de control está desconectada, el relé no se moverá;
6. Con indicador de estado: alimentación (verde), indicador de estado de relé de 4 canales (rojo)
7. Todas las interfaces de tamaño de módulo se pueden conectar directamente a través del bloque de terminales, lo cual es conveniente y práctico.
8, tamaño del módulo: 4.252 in * 1.969 in * 0.732 in (largo * ancho * alto)
9, con 4 agujeros para pernos de fijación, agujero de 0.122 in, espaciado 2.7 in* 1.7 in

Interfaz del módulo:
1. DC+: Conéctese al positivo de la fuente de alimentación.
2. CC: Conecte el negativo de la fuente de alimentación.
3. IN1-IN4: De acuerdo con el ajuste de cada canal, el relé correspondiente puede ser controlado por nivel alto o bajo.

Salida de relé:

1, NO1–NO4: Interfaz normalmente abierta de la retransmisión.
2, COM1–COM4 relé interfaz común
3. NC1–NC4: Relé interfaz normalmente cerrada.

Selección de disparador alto y bajo:

1.S1-S4 son las selecciones de disparador de nivel alto y bajo de los relés 1 a 4 en secuencia;
2. Cuando COM y LOW conectados, el relé correspondiente se activa por un nivel bajo, y cuando COM y HIGH conectados, se activa por alto nivel.

El paquete incluye:
1 módulo de relé de 4 canales
